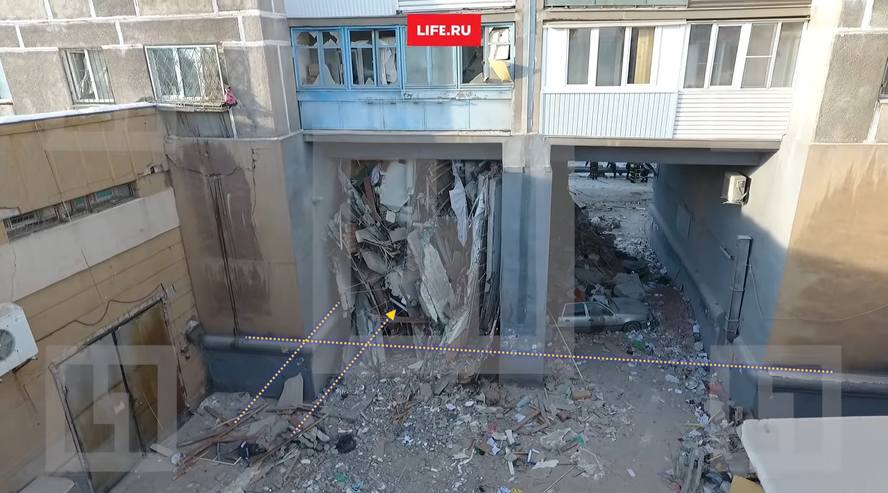

Sophie,есть остаток колонны

То есть, в принципе, могла быть колонна "замурованная" в стену?

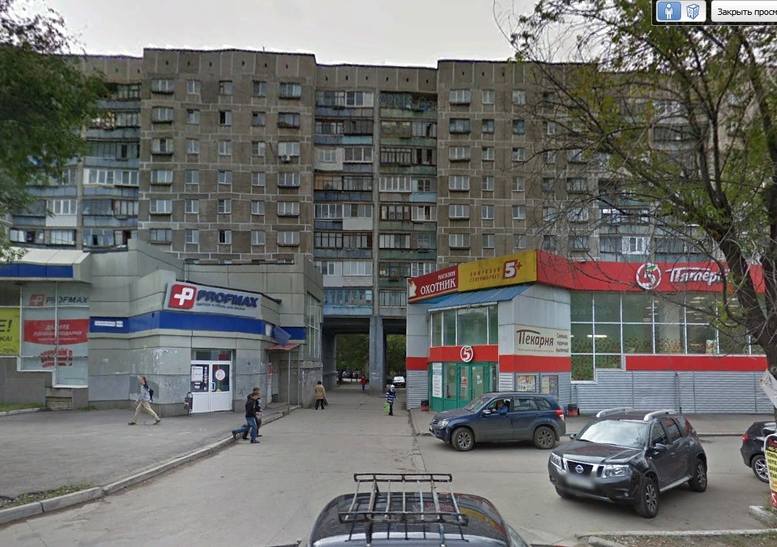

Google Earth Магнитогорск. пр.К.Маркса 164 просмотр улиц

Арка словно просит : "Размести надо мной взрывчатку".

Sophie, она там и должна быть, я уже где то писала, что и в квартирах они есть в стенах (выступы) по  средней несущей линии и на них лежит ригель,соответственно на нем плиты перекрытий с двух сторон.

На первом и втором этажах за этой стеной не было квартир. А начиная с третьего над примыкающей комнатой систематически был ригель?
Сова, ты такая умница...

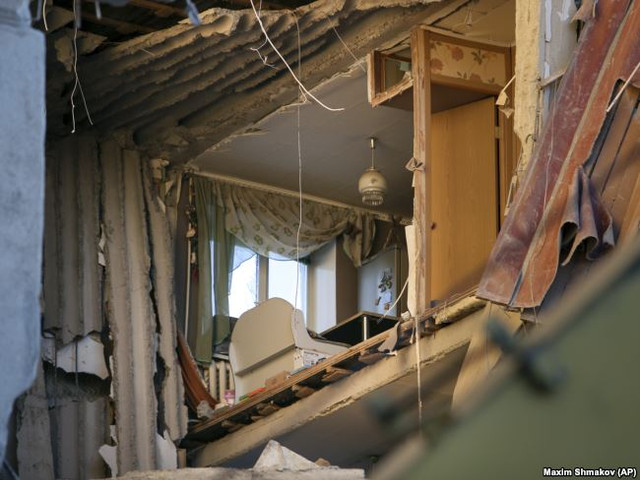

Похоже, что именно эта плита получила распределенный удар взрывной волной вверх перед обрушением, что привело к разрушению межпустотных перемычек.
Хорошо бы поискать подобную "расслойку" в фото с мест военных действий.

Такая
Обратите внимание на поддон под "грибком", в него стекает конденсат.
В самих вент. каналах конденсат не образуется, даже при малых скоростях потока, т.к. они теплые, за счет расположения внутри здания.
И еще, насколько мне известно - теплые чердаки (тех. этажи) позволили решить одновременно много проблем с вытяжной вентиляцией:
- значительно увеличить диаметр (проходное сечение);
- уменьшить скорость потока;
- увеличить производительность;
- избавиться от конденсата, даже при полном перекрытии вент. каналов на уровнях квартир;
- отказаться от термоизоляции каналов
- устранить задувание,
чего невозможно достичь в индивидуальных вент. каналах выходящих над кровлей.
Смысла городить огород, т.е. выводить вент. каналы из каждой квартиры под "грибок" - не вижу!
Никаких проблем это не решит, а только добавит, плюс увеличение стоимости.

Во-первых, все, что я писал, представьте себе, я не только помню, но и храню в одном файле!
Во-вторых, как видно на фото, балки и колонны без выпусков арматуры, арматурные каркасы колонн и балок не связаны между собой, т.е. балки от соскальзывания, арматурный каркас не держит, они просто лежат на колоне.
В-третьих, технология монтажа следующая:
- на колонны кладут  раствор (30-50 мм), а на раствор балки, на балки раствор (30-50 мм), а потом блоки.

Исходные данные:
- колона 400 мм х 400 мм:
- высота балки - 500 мм;
- заход балки на колону максимум - 150 мм,
Считаем:
- расстояние между колонной и  блоком 30+500+30= 560 мм;
- определяем длину гипотенузы (теорема Пифагора), по которой балка поворачивается вокруг горизонтальной оси: корень квадратный из суммы катетов 150*150 +500*500 = 522,0153
Сравниваем:
560 мм > 522,0153
Вывод: при опускании одного конца балки, другой конец балки провернется на колоне, без разрушения колоны и блока, стесав при этом около 22 мм раствора.

Именно поэтому в моем посте написано: "И как балки сошли с колонны, не имеет никакого значения - они могли сойти как угодно"
А я думал, что Вы посчитали - это же так просто!

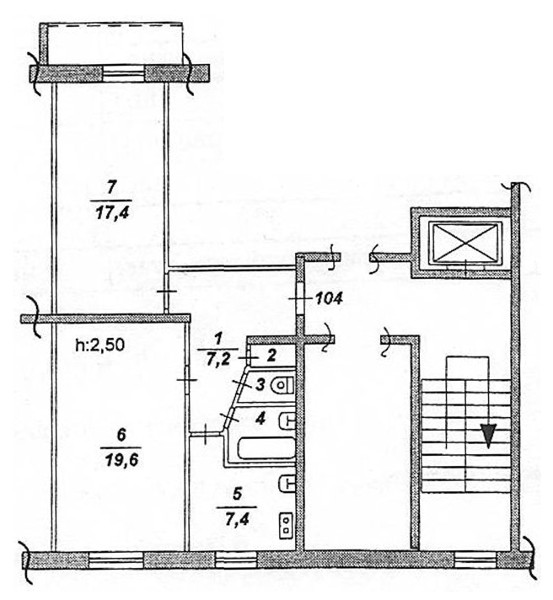

Эскиз 2-х комнатной квартиры (насколько я могу судить: просп. Карла Маркса, д. 164, под. 2, эт. 10, кв. 104) чуть почищен и развернут (проспект вверху, двор внизу):

Первоисточник

Прошу ответить на следующие вопросы:
1. Стены в крупно-блочном здании  самонесущие или нет?
Если ответ на 1-й вопрос - НЕТ.
2. Марка и размеры балки из номенклатуры ДСК (ЖБИ) рассчитанной  на нагрузку стены из блоков, плюс вся остальная масса, плюс коэф. запаса.

При поиске балки прошу учесть, что при:
- высоте стены из блоков в 8-мь этажей - это 2,5 м х 8=20 м.
- ширине стены - 1м;
- толщине стены - 0,6 м,
объем стены составит 20х1х0,6 =12 куб. метров.
Масса одного погонного метра стены при плотности 2,5 т/куб. метр, составит 12*2,5 =30 тонн.
Поэтому, Вам необходимо подобрать балку держащую распределенную нагрузку, этак тонн 70-80 на метр погонный и не мене этого!
Спасибо!

1. НЕТ!
2. Балка может быть изготовлена по индивидуальному проекту на заводе (колонны залиты на месте по проекту)
расчет нагрузки дан некорректно.. почему толщина 600мм? да и плотность?..
вот есть ГОСТ на блоки https://ohranatruda.ru/ot_biblio/norma/239160/ хотя и 1983 год, думаю отличается от предыдущего неглобально

Отредактировано Macsim (11.01.2019 09:19:49)

при "выносе стены" дома данной серии (крупноблочные) складываются как карточный домик
P.S. https://pikabu.ru/story/kartochnyie_dom … ik_3328951

Причиной этого разрушения была, скорее всего, скручивающая нагрузка, приводящая к наряжениям сдвига,  и произошло именно расслоение от напряжений сдвига.Тот торец  плиты, который и после разрушения остался частично закреплён к неразрушившейся несущей стене спереди снимка, во время разрушения противодействовал скручивающему моменту, возникшему на противоположном торце- когда угол плиты правый задний (по снимку) ещё опирался на остатки стены, на левый задний что-то упало или сильно надавило сверху, в результате плита и должна была расслоиться по "слабому" сечению.

Именно такое скручивание  "запомнил" оставшийся в близком к первоначальному положению кусок плиты сверху снимка.

Возьмите две одинаковые прямоугольне полоски картона, склейте их между собой по всей площади не особо прочным и хрупким клеем, зажмите короткую сторону и нагрузите свободные углы парой противонаравленных сил перпендикулярно плоскости "сэндвича"- он непременно распадётся на две исходные полоски! Нагрузка, приходящаяся на слой клея,по теории прочности классифицируется именно как сдвиг, а вызван он скручиванием по торцам.

Отредактировано Aleksys (11.01.2019 09:01:00)

приношу извинения, может и чего не понял..
только эти дома не имеют выше проезда колонно-ригельного каркаса по определению серии дома.

с плитой проблема в том, что "зацепить" её верхний и нижний края так, чтобы организовать нагрузку на разрыв не получится.
попробуйте в качестве примера на кондитерской вафельке.. если прослойка некачественная (брак), то очень даже схожий результат

Aleksys, поняла вас)). Спасибо. Хотя мне сложно представить пустотку как сэндвич систему. Но бетон медпустотных перегородок действительно хрупок и не рассчитан на садкого рода нагрузки

Картина взрыва газово-воздушной смеси имеет два существенно разных сценария- горение по фронту и объёмный взрыв. Сценарий зависит от того, имеем ли мы дело, грубо говоря, с облаком метана, вытеснившим часть воздуха, или с равномерно перемешанной метаново-воздушной смесью. Реакция горения не может происходить ни в чистом воздухе, ни в чистом метане, только в том том объёме, где воздух перемешан с метаном в пропорции, поддерживающей горение

Если помещение наполнено, скажем, наполовину метаном, а наполовину- воздухом, то горение будет происходить с низкой  скоростью - по мере перемешивания газов. Если же газы заранее перемешаются - то будет объёмный  взрыв с детонацией и гораздо худшими последствиями.

Цитата и сравочный материал Из справочника по химии :

Ты меня не понял. Для РАССЛОЕНИЯ  сэндвича не нужно его раздирать, если верх и низ достаточно пластичны, а середина- хрупкая, достаточно СКРУТИТЬ всё целиком!

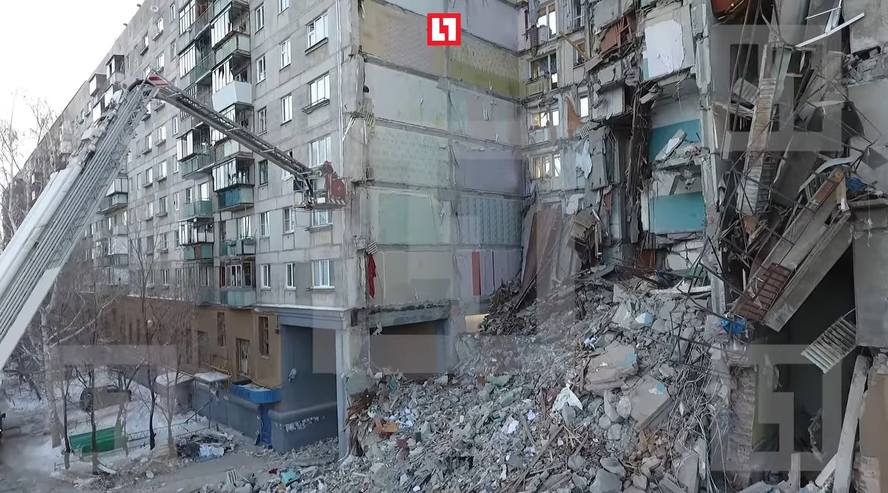

Руины рухнувшего дома в Магнитогорске. Квадрокоптер
https://www.youtube.com/watch?v=Rxr7rPs7104
Lifenews гоняет актёров по всем углам чтобы не мешали на квадрокоптере летать и ещё хватает наглости "водяные знаки" тварить. Вот уроды.

Двоих в люльке увидел, но они не разбирают завалы

Такое у меня создаётся впечатление, что место "спасения Вани Фокина" рассчитывалось задолго до обрушения. Уж слишком удобное получилось место, а все остальные наоборот, не удобные. Странно что обломки с той и другой стороны имеют разную "фракцию".

Aleksys, поняла вас)). Спасибо. Хотя мне сложно представить пустотку как сэндвич систему. Но бетон медпустотных перегородок действительно хрупок и не рассчитан на садкого рода нагрузки
